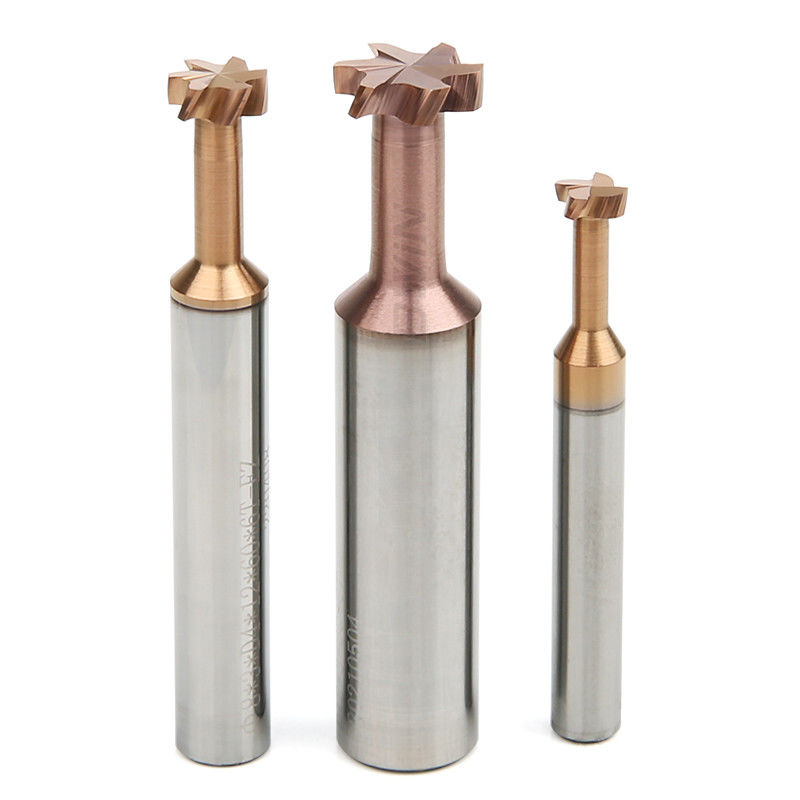

Le coupeur de haute qualité Endmill de fraisage combiné de fente du carbure T de commande numérique par ordinateur pour la haute durcissent le métal
Détails sur le produit:
Lieu d'origine: | LA CHINE |
Nom de marque: | BWIN |
Numéro de modèle: | D6X60L |
Conditions de paiement et expédition:
Quantité de commande min: | 1pcs/box |
---|---|
Prix: | Negotiable |
Détails d'emballage: | boîte en plastique |
Délai de livraison: | 7 jours de travail |
Conditions de paiement: | T/T, Western Union |
Capacité d'approvisionnement: | 1-10000pcs 7days |
Détail Infomation |
|||
Nom de produit: | Coupeur de fraisage combiné de fente du carbure T de commande numérique par ordinateur | Modèle: | Coupeur de fraisage de T-fente de la commande numérique par ordinateur HRC55 |
---|---|---|---|
Matériel: | Type fraise en bout du carbure T de commande numérique par ordinateur | Objet: | Mourir en acier |
Utilisation: | fraisage | Revêtement: | AlTiSiN |
HRC: | HRC55 | Caractéristique: | Pointu et durable |
Application: | Outil de fraisage de commande numérique par ordinateur | Paquet: | 1pcs/box |
Surligner: | Coupeur de fraisage combiné de fente de T,Coupeur de fraisage combiné de carbure de commande numérique par ordinateur |
Description de produit
Détail rapide :
- Barre préférée
- Extinction et durcissement
- de forte stabilité
- Pointu et résistant à l'usure
- Durable et vigoureux
- Bon effet de traitement
Description :
Adoptant les barres d'acier fines de haute qualité toutes neuves de tungstène, le coupeur de fraisage HRC55 en forme de t a la résistance à l'usure et la force élevée, améliorant considérablement la durée de vie de l'outil ; Appliquez un revêtement dur sur la lame pour effectuer directement l'usinage approximatif ultra-rapide pour affiner l'usinage sur les matériaux soumis à un traitement thermique en-dessous 55 du ° C, réduisant le nombre de changements d'outil ; Le grand coin avant facilite le retrait de cendre, améliore l'efficacité de forage, est compatible avec la force et l'acuité de lame, et les augmentations usinent la dureté.
Paramètres de fraisage :
HRC55 fraise en bout de chanfrein de fente du carbure T | Longueur d'outil | fz&v | |||||
Short | 1 | ||||||
Long1 | 0,9 | ||||||
Overlength | 0,8 | ||||||
Spécialité | 0,6 | ||||||
Type | Matériel | Force ² de N/mm Dureté HRC |
Refroidissement | ||||
Air | Coupe sèche | Lubrification du fluide | |||||
P | Pi | P1.1 | Acier de construction non allié, acier de construction facile à couper, acier carburé et acier éteint et gâché | <700> | √ | √ | √ |
P1.2 | acier éteint et gâché | <1200> | √ | √ | √ | ||
P2 | P2.1 | Alloyed nitrided l'acier en acier et éteint et gâché en acier et carburé | <900> | √ | √ | √ | |
P2.2 | Acier à outils, soutenant l'acier, l'acier de ressort et l'acier à coupe rapide | <1400> | √ | √ | |||
P3 | P3.1 | Acier à outils, soutenant l'acier, l'acier de ressort et l'acier à coupe rapide | <900> | √ | √ | √ | |
P3.2 | Acier à outils, soutenant l'acier, l'acier de ressort et l'acier à coupe rapide | <1500> | √ | √ | |||
M | M1 | M1.1 | acier inoxydable austénitique | <700 | √ | √ | |
M1.2 | (Bicristal) acier inoxydable de ferrite/austénitique | <1000 | √ | ||||
M2 | M2.1 | Acier moulé inoxydable austénitique | <700 | √ | √ | ||
M3 | M3.1 | (Bicristal) acier moulé inoxydable de ferrite/austénitique | <1000 | √ | |||
K | K1 | K1.1 | Fonte de graphite lamellaire (fonte grise), GJL | <300 | √ | √ | √ |
K2 | K2.1 | Fer malléable, GJS | <500 | √ | √ | √ | |
K2.2 | Fer malléable, GJS | 500-800 | √ | √ | √ | ||
K2.3 | Fer malléable, GJS | >800 | √ | √ | √ | ||
K3 | K3.1 | Fonte vermiculaire de graphite, GJV ; Fonte malléable, GJM | <500 | √ | √ | √ | |
K3.2 | Fonte vermiculaire de graphite, GJV ; Fonte malléable, GJM | >500 | √ | √ | √ |
Entaillage | ||||||||||
Vc (m/min) |
fz (mm/tooth) | |||||||||
Diamètre | ||||||||||
2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | |
112 | 0,01 | 0,018 | 0,026 | 0,034 | 0,041 | 0,048 | 0,054 | 0,06 | 0,065 | 0,069 |
92 | 0,01 | 0,017 | 0,025 | 0,032 | 0,038 | 0,045 | 0,0505 | 0,056 | 0,061 | 0,065 |
100 | 0,01 | 0,018 | 0,026 | 0,034 | 0,041 | 0,048 | 0,054 | 0,06 | 0,065 | 0,069 |
72 | 0,009 | 0,015 | 0,022 | 0,028 | 0,034 | 0,04 | 0,045 | 0,05 | 0,054 | 0,058 |
64 | 0,01 | 0,018 | 0,025 | 0,032 | 0,039 | 0,045 | 0,051 | 0,057 | 0,062 | 0,066 |
56 | 0,009 | 0,016 | 0,023 | 0,029 | 0,036 | 0,041 | 0,0465 | 0,052 | 0,056 | 0,06 |
44 | 0,007 | 0,012 | 0,018 | 0,023 | 0,027 | 0,032 | 0,036 | 0,04 | 0,043 | 0,046 |
68 | 0,01 | 0,018 | 0,025 | 0,033 | 0,04 | 0,046 | 0,052 | 0,058 | 0,063 | 0,067 |
44 | 0,005 | 0,009 | 0,012 | 0,016 | 0,019 | 0,022 | 0,025 | 0,028 | 0,030 | 0,032 |
32 | 0,006 | 0,011 | 0,015 | 0,02 | 0,024 | 0,028 | 0,0315 | 0,035 | 0,0375 | 0,04 |
28 | 0,005 | 0,009 | 0,013 | 0,016 | 0,02 | 0,023 | 0,031 | 0,039 | 0,036 | 0,033 |
32 | 0,007 | 0,012 | 0,017 | 0,021 | 0,026 | 0,03 | 0,034 | 0,038 | 0,041 | 0,044 |
32 | 0,005 | 0,009 | 0,013 | 0,017 | 0,021 | 0,024 | 0,027 | 0,03 | 0,0325 | 0,035 |
120 | 0,017 | 0,031 | 0,044 | 0,056 | 0,068 | 0,08 | 0,09 | 0,1 | 0,05575 | 0,0115 |
112 | 0,015 | 0,026 | 0,037 | 0,048 | 0,058 | 0,068 | 0,0765 | 0,085 | 0,0915 | 0,098 |
92 | 0,012 | 0,022 | 0,031 | 0,039 | 0,048 | 0,056 | 0,063 | 0,07 | 0,0755 | 0,081 |
52 | 0,007 | 0,012 | 0,018 | 0,023 | 0,027 | 0,032 | 0,036 | 0,04 | 0,043 | 0,046 |
80 | 0,012 | 0,022 | 0,031 | 0,039 | 0,048 | 0,056 | 0,063 | 0,07 | 0,0755 | 0,081 |
76 | 0,01 | 0,018 | 0,026 | 0,034 | 0,041 | 0,048 | 0,054 | 0,06 | 0,0645 |
0,069 |
Dégrossissage | ||||||||||
Vc (m/min) |
fz (mm/tooth) | |||||||||
Diamètre | ||||||||||
2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | |
228 | 0,018 | 0,031 | 0,045 | 0,057 | 0,070 | 0,081 | 0,091 | 0,101 | 0,110 | 0,118 |
208 | 0,017 | 0,029 | 0,042 | 0,054 | 0,065 | 0,071 | 0,083 | 0,095 | 0,103 | 0,11 |
184 | 0,018 | 0,031 | 0,045 | 0,057 | 0,070 | 0,081 | 0,091 | 0,101 | 0,110 | 0,118 |
144 | 0,015 | 0,026 | 0,037 | 0,048 | 0,058 | 0,068 | 0,077 | 0,085 | 0,092 | 0,098 |
132 | 0,017 | 0,03 | 0,042 | 0,054 | 0,066 | 0,077 | 0,087 | 0,096 | 0,104 | 0,112 |
112 | 0,015 | 0,027 | 0,039 | 0,05 | 0,060 | 0,07 | 0,079 | 0,088 | 0,095 | 0,102 |
92 | 0,012 | 0,021 | 0,03 | 0,038 | 0,046 | 0,054 | 0,061 | 0,068 | 0,073 | 0,078 |
140 | 0,017 | 0,03 | 0,043 | 0,055 | 0,067 | 0,078 | 0,088 | 0,098 | 0,106 | 0,114 |
92 | 0,008 | 0,015 | 0,021 | 0,027 | 0,032 | 0,038 | 0,043 | 0,047 | 0,051 | 0,055 |
60 | 0,011 | 0,018 | 0,026 | 0,033 | 0,041 | 0,047 | 0,053 | 0,059 | 0,064 | 0,069 |
56 | 0,009 | 0,015 | 0,022 | 0,028 | 0,034 | 0,039 | 0,044 | 0,049 | 0,053 | 0,057 |
68 | 0,011 | 0,02 | 0,028 | 0,036 | 0,044 | 0,051 | 0,0575 | 0,064 | 0,069 | 0,074 |
60 | 0,009 | 0,016 | 0,022 | 0,029 | 0,035 | 0,041 | 0,046 | 0,051 | 0,055 | 0,059 |
248 | 0,03 | 0,052 | 0,074 | 0,096 | 0,0116 | 0,135 | 0,152 | 0,169 | 0,1825 | 0,196 |
228 | 0,025 | 0,044 | 0,063 | 0,081 | 0,099 | 0,115 | 0,1295 | 0,144 | 0,155 | 0,166 |
184 | 0,021 | 0,037 | 0,052 | 0,067 | 0,081 | 0,095 | 0,1065 | 0,118 | 0,1275 | 0,137 |
104 | 0,012 | 0,021 | 0,03 | 0,038 | 0,046 | 0,054 | 0,061 | 0,068 | 0,073 | 0,078 |
164 | 0,021 | 0,037 | 0,052 | 0,067 | 0,081 | 0,095 | 0,1065 | 0,118 | 0,1275 | 0,137 |
156 | 0,018 | 0,031 | 0,045 | 0,057 | 0,07 | 0,081 | 0,091 | 0,101 | 0,1095 | 0,118 |
Finition | ||||||||||
Vc (m/min) |
fz (mm/tooth) | |||||||||
Diamètre | ||||||||||
2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | |
332 | 0,028 | 0,05 | 0,07 | 0,091 | 0,11 | 0,128 | 0,144 | 0,16 | 0,173 | 0,186 |
272 | 0,026 | 0,046 | 0,066 | 0,085 | 0,103 | 0,12 | 0,135 | 0,15 | 0,162 | 0,173 |
304 | 0,028 | 0,05 | 0,07 | 0,091 | 0,11 | 0,128 | 0,144 | 0,16 | 0,173 | 0,186 |
212 | 0,023 | 0,041 | 0,059 | 0,076 | 0,092 | 0,107 | 0,121 | 0,134 | 0,145 | 0,155 |
196 | 0,027 | 0,047 | 0,067 | 0,086 | 0,104 | 0,122 | 0,137 | 0,152 | 0,165 | 0,177 |
168 | 0,024 | 0,043 | 0,061 | 0,079 | 0,095 | 0,111 | 0,125 | 0,139 | 0,150 | 0,161 |
136 | 0,019 | 0,033 | 0,047 | 0,06 | 0,073 | 0,085 | 0,096 | 0,107 | 0,116 | 0,124 |
204 | 0,027 | 0,048 | 0,068 | 0,088 | 0,106 | 0,124 | 0,140 | 0,155 | 0,168 | 0,18 |
136 | 0,013 | 0,023 | 0,033 | 0,042 | 0,051 | 0,06 | 0,068 | 0,075 | 0,081 | 0,087 |
92 | 0,016 | 0,029 | 0,041 | 0,053 | 0,064 | 0,075 | 0,0845 | 0,094 | 0,101 | 0,108 |
84 | 0,014 | 0,024 | 0,034 | 0,044 | 0,053 | 0,062 | 0,0695 | 0,077 | 0,0835 | 0,09 |
100 | 0,018 | 0,031 | 0,045 | 0,057 | 0,07 | 0,081 | 0,0915 | 0,102 | 0,11 | 0,118 |
92 | 0,014 | 0,025 | 0,035 | 0,045 | 0,055 | 0,064 | 0,072 | 0,08 | 0,0865 | 0,093 |
364 | 0,047 | 0,083 | 0,117 | 0,151 | 0,183 | 0,214 | 0,2405 | 0,267 | 0,149 | 0,031 |
332 | 0,04 | 0,07 | 0,1 | 0,128 | 0,156 | 0,182 | 0,2045 | 0,227 | 0,245 | 0,263 |
272 | 0,033 | 0,058 | 0,082 | 0,106 | 0,128 | 0,149 | 0,168 | 0,187 | 0,202 | 0,217 |
152 | 0,019 | 0,033 | 0,047 | 0,06 | 0,073 | 0,085 | 0,096 | 0,107 | 0,1155 | 0,124 |
240 | 0,033 | 0,058 | 0,082 | 0,106 | 0,128 | 0,149 | 0,168 | 0,187 | 0,202 | 0,217 |
228 | 0,028 | 0,05 | 0,07 | 0,091 | 0,011 | 0,128 | 0,144 | 0,16 | 0,173 | 0,186 |
- Si la fraise en bout suivante de chanfrein de fente du carbure T ne peut pas répondre à vos exigences, nous soutenons l'OEM avons adapté la production aux besoins du client. Le diamètre de 0.2mm à de 25mm, de toute la longueur de 50mm à 200mm, de 4F, de 5F, de 6F, de 8F et de logo peut être adapté aux besoins du client, y compris la fraise en bout de chanfrein de fente du carbure T de taille de pouce. Svp contactez-nous pour choisir ou adapter la fraise en bout aux besoins du client non standard de chanfrein de fente du carbure T selon vos besoins.
MODÈLE | d1 | d2 | D | L | Cannelures | |
D3*45°*d1.5*D4*50*4T
|
3
|
45°
|
1,5
|
4
|
50
|
4
|
D4*45°*d2*D4*50*4T
|
4
|
45°
|
2
|
4
|
50
|
4
|
D6*45°*d3*D6*50*4T
|
6
|
45°
|
3
|
6
|
50
|
4
|
D8*45°*d2*D8*50*4T
|
8
|
45°
|
2
|
8
|
50
|
4
|
D10*45°*d2*D10*60*4T
|
10
|
45°
|
2
|
10
|
60
|
4
|
D12*45°*d2*D12*60*4T
|
12
|
45°
|
2
|
12
|
60
|
4
|
D14*45°*d7*D14*75*4T
|
14
|
45°
|
7
|
14
|
75
|
4
|
D16*45°*d8*D16*75*4T
|
16
|
45°
|
8
|
16
|
75
|
4
|
Instructions :
1. Avant d'employer la fraise en bout de chanfrein de fente du carbure T, mesurez svp le débattement d'outil. Si l'exactitude de débattement d'outil dépasse 0.01mm, corrigez-svp la avant la coupe.
2. Plus le carbure e se prolonge hors de la bague sous peu, le meilleur. Si l'outil prolonge plus long, réduisez la vitesse, vitesse d'alimentation ou quantité de coupure.
3. En cas de vibration ou de bruit anormale pendant la coupe, réduisez svp la vitesse et la coupure de la quantité jusqu'à la situation est améliorée.
4. Le type de type pulvérisateur et d'air de jet sont préférés pour le refroidissement en acier, qui peut améliorer l'effet d'utilisation de la fraise en bout de carbure.
5. Note : Non approprié aux machines à vitesse réduite telles que la table rotatoire et la perceuse de main électrique.
Applications :
- Nom : coupeur de fraisage de T-fente de carbure de tungstène de 55 degrés
- Matériel : Alliage dur en acier de tungstène
- Approprié aux machines-outils : Centres d'usinage de commande numérique par ordinateur, machines de gravure, machines de gravure de précision, machines de commande numérique par ordinateur, machines ultra-rapides, et d'autres machines-outils
- Approprié à traiter des matériaux : fonte, acier allié, acier au carbone, acier éteint et gâché d'acier à outils, acier inoxydable, alliage de cuivre et titanique, etc.
Q1 : La surface de l'objet est brillante, mais la concavité et la convexité sont grandes
résolvant :
(1) réduisent l'alimentation.
(2) le nombre peu élevé des tranchants change le nombre élevé de tranchants pour améliorer la finesse extérieure.
Q2 : La puce est courte et mince, mais il y a les puces collantes
résolvant :
(1) vitesse de coupe d'augmentation.
(2) changement au type humide (utilisant le fluide de coupure), et l'employer avec l'arme à feu de tube de vortex pour réduire la température d'outil et l'éviter surchauffe.
(3) exécutent le traitement mineur d'arrondissage et de passivation.
(4) changement du fraisage pour avaler le fraisage.
(5) augmentent le taux d'entrée ou l'allocation de coupure.
Q3 : Il y a les coupes transversales
résolvant :
(1) exécutent le traitement mineur d'arrondissage et de passivation.
(2) emploient le fluide de coupure insoluble dans l'eau.
(3) changement en avant du fraisage pour renverser le fraisage.
Q4 : La taille de finition est trop petite
résolvant :
(1) changement du fraisage pour avaler le fraisage.
(2) réduisent l'allocation de coupure.
(3) remplacent la bague de mandrin ou de ressort.
(4) réduisent la profondeur de coupure de la fraise en bout.
(5) vitesse de coupe d'augmentation.
