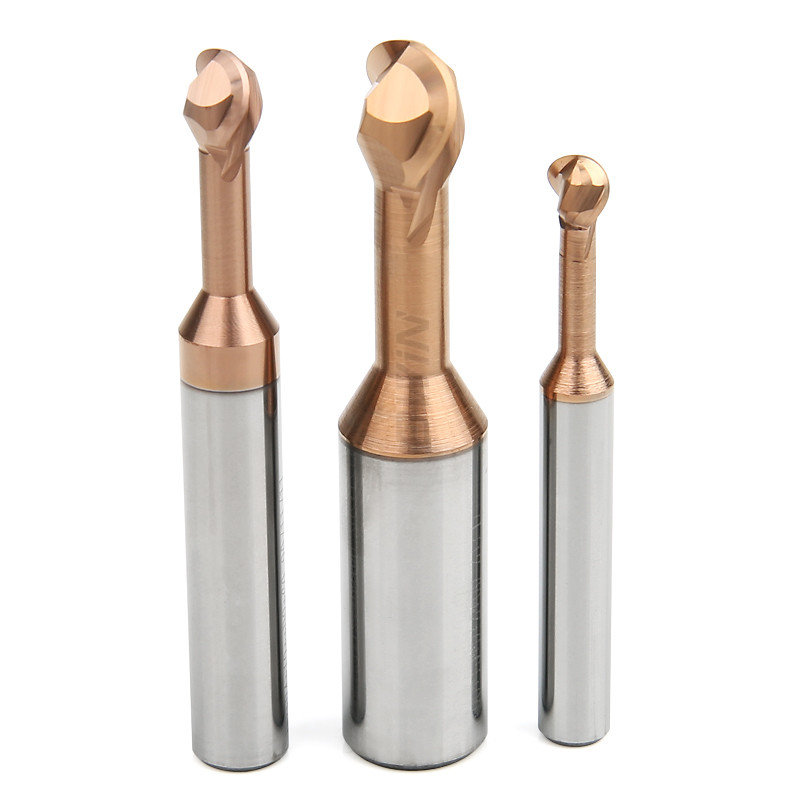

Coupeur de alimentation rapide de fraise en bout de lucette de carbure cimenté du nano HRC55 pour la machine de commande numérique par ordinateur
Détails sur le produit:
| Lieu d'origine: | LA CHINE |
| Nom de marque: | BWIN |
| Numéro de modèle: | R2*D2*6*D4*50L |
Conditions de paiement et expédition:
| Quantité de commande min: | 1pcs/box |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | boîte en plastique |
| Délai de livraison: | 7 jours de travail |
| Conditions de paiement: | T/T, Western Union |
| Capacité d'approvisionnement: | 1-10000pcs 7days |
|
Détail Infomation |
|||
| Nom de produit: | Coupeur de fraisage de la voûte HRC55 | Modèle: | Fraise en bout de la lucette R1-R10 |
|---|---|---|---|
| Matériel: | Fraise en bout de lucette du carbure cimenté HRC55 | Objet: | Acier inoxydable |
| Utilisation: | Machine de commande numérique par ordinateur | Revêtement: | Tonnelier |
| HRC: | HRC55 | Caractéristique: | Alimentation rapide |
| Application: | fraisage | Paquet: | 1pcs/box |
| Surligner: | Coupeur de fraise en bout de la lucette HRC55,Coupeur de fraise en bout de lucette de carbure |
||
Description de produit
Description de fraise en bout de voûte
Des barres d'acier de haute qualité importées de tungstène sont choisies, qui ont la dureté élevée et la résistance à l'usure forte, améliorant la vie d'outil, et conviennent à la dureté élevée et aux applications de coupure ultra-rapides ; Adoptant le revêtement d'AlTiSiN, le revêtement a un nanostructure multicouche, isolation thermique et la résistance à l'usure, protégeant le tranchant du coupeur de fraisage, et fabrication de couper plus stable ; Adoptant les machines-outils importées, méticuleusement rectifiant, et maximisant la taille de la cannelure de retrait de puce tout en assurant la rigidité du tranchant pour s'assurer que l'outil de coupe n'accumule pas des puces ou ne colle pas à l'outil, ayant pour résultat une coupe plus douce ; La conception des chanfreins supérieurs et inférieurs d'arc facilite le traitement des bords profonds d'objet et renverser des arcs de chanfrein pour le forage.
Paramètres de fraisage de lucette Endmill
| Coupeur de fraisage de voûte du carbure HRC55 |
Longueur d'outil | fz&v | |||||
| Short |
1 |
||||||
| Long1 | 0,9 | ||||||
| Overlength | 0,8 | ||||||
| Spécialité | 0,6 | ||||||
| Type | Matériel |
Force ² de N/mm
Dureté HRC |
Refroidissement | ||||
| Air |
Coupe sèche |
Lubrification du fluide | |||||
| P | Pi |
P1.1 |
Acier de construction non allié, acier de construction facile à couper, acier carburé et acier éteint et gâché | <700> | √ | √ | √ |
| P1.2 | acier éteint et gâché | <1200> | √ | √ | √ | ||
| P2 | P2.1 | Alloyed nitrided l'acier en acier et éteint et gâché en acier et carburé | <900> | √ | √ | √ | |
| P2.2 | Acier à outils, soutenant l'acier, l'acier de ressort et l'acier à coupe rapide | <1400> | √ | √ | |||
| P3 | P3.1 | Acier à outils, soutenant l'acier, l'acier de ressort et l'acier à coupe rapide | <900> | √ | √ | √ | |
| P3.2 | Acier à outils, soutenant l'acier, l'acier de ressort et l'acier à coupe rapide | <1500> | √ | √ | |||
 |
Sloting | |||||||||||
| Vc (m/min) |
fz (mm/Tooth) | |||||||||||
| Diamètre | ||||||||||||
| 2 | 4 | 6 | 8 | 10 | 12 | 16 | 20 | |||||
| 112 | 0,01 | 0,018 | 0,026 | 0,034 | 0,041 | 0,048 | 0,06 | 0,069 | ||||
| 92 | 0,01 | 0,017 | 0,025 | 0,032 | 0,038 | 0,045 | 0,056 | 0,065 | ||||
| 100 | 0,01 | 0,018 | 0,026 | 0,034 | 0,041 | 0,048 | 0,06 | 0,069 | ||||
| 72 | 0,009 | 0,015 | 0,022 | 0,028 | 0,034 | 0,04 | 0,05 | 0,058 | ||||
| 64 | 0,01 | 0,018 | 0,025 | 0,032 | 0,039 | 0,045 | 0,057 | 0,066 | ||||
| 56 | 0,009 | 0,016 | 0,023 | 0,029 | 0,036 | 0,041 | 0,052 | 0,06 | ||||
|
Dégrossissage | |||||||||||
| Vc (m/min) |
fz (mm/Tooth) | |||||||||||
| Diamètre | ||||||||||||
| 2 | 4 | 6 | 8 | 10 | 12 | 16 | 20 | |||||
| 228 | 0,018 | 0,031 | 0,045 | 0,057 | 0,070 | 0,081 | 0,101 | 0,118 | ||||
| 208 | 0,017 | 0,029 | 0,042 | 0,054 | 0,065 | 0,071 | 0,095 | 0,11 | ||||
| 184 | 0,018 | 0,031 | 0,045 | 0,057 | 0,070 | 0,081 | 0,101 | 0,118 | ||||
| 144 | 0,015 | 0,026 | 0,037 | 0,048 | 0,058 | 0,068 | 0,085 | 0,098 | ||||
| 132 | 0,017 | 0,03 | 0,042 | 0,054 | 0,066 | 0,077 | 0,096 | 0,112 | ||||
| 112 | 0,015 | 0,027 | 0,039 | 0,05 | 0,060 | 0,07 | 0,088 | 0,102 | ||||
|
Finition | ||||||||||
| Vc m/min |
fz (mm/Tooth) | ||||||||||
| Diamètre | |||||||||||
| 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | ||
| 332 | 0,028 | 0,05 | 0,07 | 0,091 | 0,11 | 0,128 | 0,144 | 0,16 | 0,173 | 0,186 | |
| 272 | 0,026 | 0,046 | 0,066 | 0,085 | 0,103 | 0,12 | 0,135 | 0,15 | 0,162 | 0,173 | |
| 304 | 0,028 | 0,05 | 0,07 | 0,091 | 0,11 | 0,128 | 0,144 | 0,16 | 0,173 | 0,186 | |
| 212 | 0,023 | 0,041 | 0,059 | 0,076 | 0,092 | 0,107 | 0,121 | 0,134 | 0,145 | 0,155 | |
| 196 | 0,027 | 0,047 | 0,067 | 0,086 | 0,104 | 0,122 | 0,137 | 0,152 | 0,165 | 0,177 | |
| 168 | 0,024 | 0,043 | 0,061 | 0,079 | 0,095 | 0,111 | 0,125 | 0,139 | 0,150 | 0,161 | |
- Si le coupeur de fraisage suivant de voûte du carbure HRC55 ne peut pas répondre à vos exigences, nous soutenons l'OEM avons adapté la production aux besoins du client. Le diamètre de 0.2mm à de 25mm, de toute la longueur de 50mm à 200mm, de 4F, de 5F, de 6F, de 8F et de logo peut être adapté aux besoins du client, y compris le coupeur de fraisage combiné de taille de pouce. Svp contactez-nous pour choisir ou adapter la fraise en bout aux besoins du client non standard de carbure selon vos besoins.
|
Coupe
Diamètre
|
Manière d'éviter
longueur
|
Jambe
diamètre
|
De façon générale
longueur
|
Tranchant
diamètre
|
Diamètre de R
|
Cannelures
|
|
4
|
6
|
4
|
50
|
2
|
R2
|
2
|
|
6
|
10
|
6
|
50
|
3
|
R3
|
2
|
|
8
|
12
|
8
|
60
|
4
|
R4
|
2
|
|
10
|
15
|
10
|
60
|
5
|
R5
|
2
|
|
12
|
15
|
12
|
60
|
6
|
R6
|
2
|
Détail de produit :
- Barres d'acier résistantes à l'usure de tungstène
- Revêtement nano multicouche composé
- Bord de meulage pointu
- Conception séismique de pleine lame
- Chamfreinage supérieur et inférieur d'arc
Instructions de voûte Endmill
1. Avant d'à l'aide du coupeur de fraisage de voûte du carbure HRC55, mesurez svp le débattement d'outil. Si l'exactitude de débattement d'outil dépasse 0.01mm, corrigez-svp la avant la coupe.
2. Plus le carbure se prolonge hors de la bague sous peu, le meilleur. Si l'outil prolonge plus long, réduisez la vitesse, vitesse d'alimentation ou quantité de coupure.
3. En cas de vibration ou de bruit anormale pendant la coupe, réduisez svp la vitesse et la coupure de la quantité jusqu'à la situation est améliorée.
4. Le type de type pulvérisateur et d'air de jet sont préférés pour le refroidissement en acier, qui peut améliorer l'effet d'utilisation de la fraise en bout de lucette de carbure.
5. Note : Non approprié aux machines à vitesse réduite telles que la table rotatoire et la perceuse de main électrique.
Applications de lucette Endmill
Le tranchant du coupeur de fraisage de la lucette HRC55 est couvert de revêtement nano bronzé, approprié aux matériaux dans HRC55, y compris le fer, l'acier au carbone, la fonte, l'acier d'acier de moule et allié, l'acier à outils, l'acier soumis à un traitement thermique, et l'acier de soudure de réparation
Q1. L'outil se casse en coupant dedans ou en retirant l'objet
Le taux d'entrée et la profondeur de coupe peuvent être réduits, et la longueur de tranchant peut se raccourcir au minimum de la longueur nécessaire.
Q2. Coupures d'outil pendant l'usinage normal
Réduisez le taux d'entrée et la profondeur de coupe.
L'outil sera passivé.
Remplacez la bague de bride ou de ressort.
L'outil avec le nombre élevé de tranchant change l'outil avec le bas nombre de tranchant pour améliorer le retrait de puce et pour empêcher le blocage de puce.
Remplacez le moulinage sec par le broyage par voie humide (utilisant le fluide de coupure), et employez-le avec l'arme à feu de tube de vortex pour réduire la température d'outil et pour éviter la surchauffe d'outil.
Si la direction liquide d'approvisionnement de broyage par voie humide est changée de l'avant en dessus arrière ou transversal oblique, l'écoulement de liquide réfrigérant devrait être suffisant.
Q3. L'outil se casse quand les changements de direction d'alimentation
(1) l'interpolation d'arc d'utilisation (machine-outil d'OR), ou arrêtent temporairement (temporairement) l'alimentation.
(2) réduisent (diminuer) l'alimentation avant et après le changement de direction.
(3) remplacent la bague de bride ou de ressort.
Q4. Problème : Une partie des coupures de bout de lame
Chanfreinez les coins avec le meulage manuel.
Changement en bas du fraisage au fraisage.
