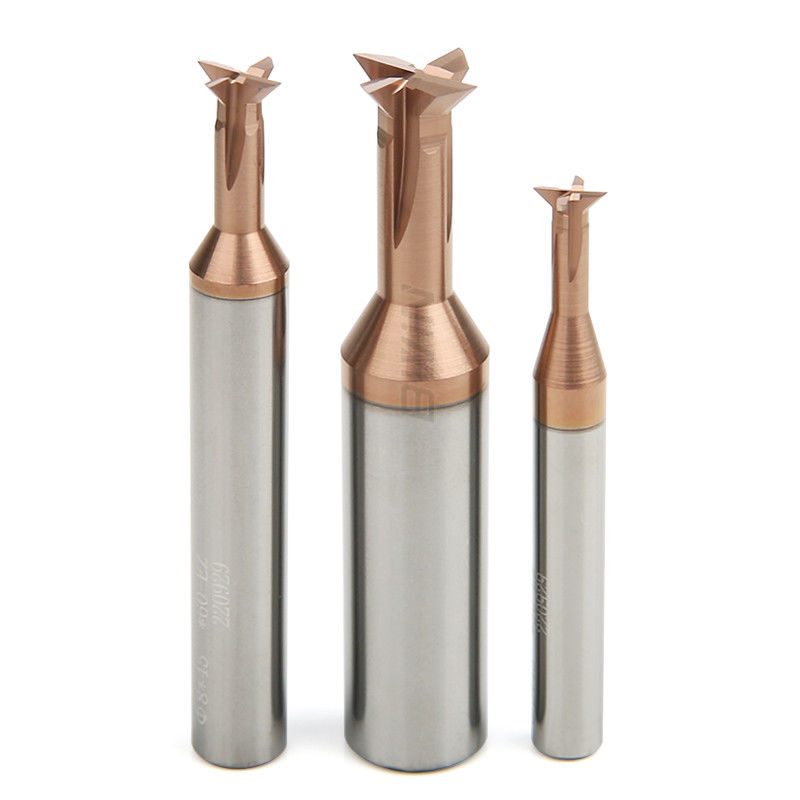

Dièse Endmill de queue d'aronde de carbure d'alliage d'acier de tungstène de coupeur de fraisage de queue d'aronde
Détails sur le produit:
Lieu d'origine: | LA CHINE |
Nom de marque: | BWIN |
Numéro de modèle: | D5*45°*50L-4T |
Conditions de paiement et expédition:
Quantité de commande min: | 1pcs/box |
---|---|
Prix: | Negotiable |
Détails d'emballage: | boîte en plastique |
Délai de livraison: | 7 jours de travail |
Conditions de paiement: | T/T, Western Union |
Capacité d'approvisionnement: | 1-10000pcs 7days |
Détail Infomation |
|||
Nom de produit: | Dièse Endmill de queue d'aronde de carbure | Modèle: | 45°/60°/75° commande numérique par ordinateur Dovetai Endmill |
---|---|---|---|
Matériel: | Alliage en acier de tungstène | Objet: | Mourir en acier |
Utilisation: | Commande numérique par ordinateur | Revêtement: | AlTiSiN |
HRC: | HRC55 | Caractéristique: | Pointu et durable |
Application: | Outil de fraisage de commande numérique par ordinateur | Paquet: | 1pcs/box |
Surligner: | Coupeur de fraisage en acier de queue d'aronde de tungstène,Coupeur de fraisage de queue d'aronde de carbure,Queue d'aronde pointue Endmill |
Description de produit
Petits groupes rapides de coupeur de fraisage de queue d'aronde
- Matériel en acier de tungstène, résistant à l'usure et durable
- Grande conception d'angle d'hélice
- Lame et retrait droit de puce de cannelure
- Conception nulle raisonnable de manière d'éviter de la lame
- Conception ronde universelle de chanfrein de poignée
Description de fraise en bout de queue d'aronde
Le chef de coupeur de fraisage de la queue d'aronde HRC55 adopte une conception négative appropriée d'angle de coupe, est fabriqué par le processus de meulage, et a une conception en spirale pour le retrait sans heurt de puce, empêchant l'outil collant, réduisant la génération de chaleur, et améliorant la vitesse de coupe ; Le retrait ultra large de puce de capacité a la capacité de coupure forte, une coupe plus douce de retrait de puce, et peut réaliser l'usinage efficace, avec une exactitude d'objet et un lustre plus élevés ; L'équipement de passivation, de type pulvérisateur importés pour augmenter la résistance à la corrosion et la résistance à l'usure de l'outil, meulage soigneux rend le bord d'outil exempt des bavures, et le chanfrein de produit a la douceur élevée
Fraise en bout de queue d'aronde de carbure : approprié aux matériaux tels que le fer, l'acier au carbone, le cuivre, l'acier d'acier inoxydable et allié, l'acier de modulation, l'acier de ressort, etc.
Paramètres de fraisage de queue d'aronde Endmill
Fraise en bout de queue d'aronde du carbure HRC55 | Longueur d'outil | fz&v | |||||
Short | 1 | ||||||
Long1 | 0,9 | ||||||
Overlength | 0,8 | ||||||
Spécialité | 0,6 | ||||||
Type | Matériel | Force ² de N/mm Dureté HRC |
Refroidissement | ||||
Air | Coupe sèche | Lubrification du fluide | |||||
P | Pi | P1.1 | Acier de construction non allié, acier de construction facile à couper, acier carburé et acier éteint et gâché | <700> | √ | √ | √ |
P1.2 | acier éteint et gâché | <1200> | √ | √ | √ | ||
P2 | P2.1 | Alloyed nitrided l'acier en acier et éteint et gâché en acier et carburé | <900> | √ | √ | √ | |
P2.2 | Acier à outils, soutenant l'acier, l'acier de ressort et l'acier à coupe rapide | <1400> | √ | √ | |||
P3 | P3.1 | Acier à outils, soutenant l'acier, l'acier de ressort et l'acier à coupe rapide | <900> | √ | √ | √ | |
P3.2 | Acier à outils, soutenant l'acier, l'acier de ressort et l'acier à coupe rapide | <1500> | √ | √ | |||
M | M1 | M1.1 | acier inoxydable austénitique | <700 | √ | √ | |
M1.2 | (Bicristal) acier inoxydable de ferrite/austénitique | <1000 | √ | ||||
M2 | M2.1 | Acier moulé inoxydable austénitique | <700 | √ | √ | ||
M3 | M3.1 | (Bicristal) acier moulé inoxydable de ferrite/austénitique | <1000 | √ | |||
K | K1 | K1.1 | Fonte de graphite lamellaire (fonte grise), GJL | <300 | √ | √ | √ |
K2 | K2.1 | Fer malléable, GJS | <500 | √ | √ | √ | |
K2.2 | Fer malléable, GJS | 500-800 | √ | √ | √ | ||
K2.3 | Fer malléable, GJS | >800 | √ | √ | √ | ||
K3 | K3.1 | Fonte vermiculaire de graphite, GJV ; Fonte malléable, GJM | <500 | √ | √ | √ | |
K3.2 | Fonte vermiculaire de graphite, GJV ; Fonte malléable, GJM | >500 | √ | √ | √ |
Entaillage | ||||||||||
Vc (m/min) |
fz (mm/tooth) | |||||||||
Diamètre | ||||||||||
2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | |
112 | 0,01 | 0,018 | 0,026 | 0,034 | 0,041 | 0,048 | 0,054 | 0,06 | 0,065 | 0,069 |
92 | 0,01 | 0,017 | 0,025 | 0,032 | 0,038 | 0,045 | 0,0505 | 0,056 | 0,061 | 0,065 |
100 | 0,01 | 0,018 | 0,026 | 0,034 | 0,041 | 0,048 | 0,054 | 0,06 | 0,065 | 0,069 |
72 | 0,009 | 0,015 | 0,022 | 0,028 | 0,034 | 0,04 | 0,045 | 0,05 | 0,054 | 0,058 |
64 | 0,01 | 0,018 | 0,025 | 0,032 | 0,039 | 0,045 | 0,051 | 0,057 | 0,062 | 0,066 |
56 | 0,009 | 0,016 | 0,023 | 0,029 | 0,036 | 0,041 | 0,0465 | 0,052 | 0,056 | 0,06 |
44 | 0,007 | 0,012 | 0,018 | 0,023 | 0,027 | 0,032 | 0,036 | 0,04 | 0,043 | 0,046 |
68 | 0,01 | 0,018 | 0,025 | 0,033 | 0,04 | 0,046 | 0,052 | 0,058 | 0,063 | 0,067 |
44 | 0,005 | 0,009 | 0,012 | 0,016 | 0,019 | 0,022 | 0,025 | 0,028 | 0,030 | 0,032 |
32 | 0,006 | 0,011 | 0,015 | 0,02 | 0,024 | 0,028 | 0,0315 | 0,035 | 0,0375 | 0,04 |
28 | 0,005 | 0,009 | 0,013 | 0,016 | 0,02 | 0,023 | 0,031 | 0,039 | 0,036 | 0,033 |
32 | 0,007 | 0,012 | 0,017 | 0,021 | 0,026 | 0,03 | 0,034 | 0,038 | 0,041 | 0,044 |
32 | 0,005 | 0,009 | 0,013 | 0,017 | 0,021 | 0,024 | 0,027 | 0,03 | 0,0325 | 0,035 |
120 | 0,017 | 0,031 | 0,044 | 0,056 | 0,068 | 0,08 | 0,09 | 0,1 | 0,05575 | 0,0115 |
112 | 0,015 | 0,026 | 0,037 | 0,048 | 0,058 | 0,068 | 0,0765 | 0,085 | 0,0915 | 0,098 |
92 | 0,012 | 0,022 | 0,031 | 0,039 | 0,048 | 0,056 | 0,063 | 0,07 | 0,0755 | 0,081 |
52 | 0,007 | 0,012 | 0,018 | 0,023 | 0,027 | 0,032 | 0,036 | 0,04 | 0,043 | 0,046 |
80 | 0,012 | 0,022 | 0,031 | 0,039 | 0,048 | 0,056 | 0,063 | 0,07 | 0,0755 | 0,081 |
76 | 0,01 | 0,018 | 0,026 | 0,034 | 0,041 | 0,048 | 0,054 | 0,06 | 0,0645 |
0,069 |
Dégrossissage | ||||||||||
Vc (m/min) |
fz (mm/tooth) | |||||||||
Diamètre | ||||||||||
2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | |
228 | 0,018 | 0,031 | 0,045 | 0,057 | 0,070 | 0,081 | 0,091 | 0,101 | 0,110 | 0,118 |
208 | 0,017 | 0,029 | 0,042 | 0,054 | 0,065 | 0,071 | 0,083 | 0,095 | 0,103 | 0,11 |
184 | 0,018 | 0,031 | 0,045 | 0,057 | 0,070 | 0,081 | 0,091 | 0,101 | 0,110 | 0,118 |
144 | 0,015 | 0,026 | 0,037 | 0,048 | 0,058 | 0,068 | 0,077 | 0,085 | 0,092 | 0,098 |
132 | 0,017 | 0,03 | 0,042 | 0,054 | 0,066 | 0,077 | 0,087 | 0,096 | 0,104 | 0,112 |
112 | 0,015 | 0,027 | 0,039 | 0,05 | 0,060 | 0,07 | 0,079 | 0,088 | 0,095 | 0,102 |
92 | 0,012 | 0,021 | 0,03 | 0,038 | 0,046 | 0,054 | 0,061 | 0,068 | 0,073 | 0,078 |
140 | 0,017 | 0,03 | 0,043 | 0,055 | 0,067 | 0,078 | 0,088 | 0,098 | 0,106 | 0,114 |
92 | 0,008 | 0,015 | 0,021 | 0,027 | 0,032 | 0,038 | 0,043 | 0,047 | 0,051 | 0,055 |
60 | 0,011 | 0,018 | 0,026 | 0,033 | 0,041 | 0,047 | 0,053 | 0,059 | 0,064 | 0,069 |
56 | 0,009 | 0,015 | 0,022 | 0,028 | 0,034 | 0,039 | 0,044 | 0,049 | 0,053 | 0,057 |
68 | 0,011 | 0,02 | 0,028 | 0,036 | 0,044 | 0,051 | 0,0575 | 0,064 | 0,069 | 0,074 |
60 | 0,009 | 0,016 | 0,022 | 0,029 | 0,035 | 0,041 | 0,046 | 0,051 | 0,055 | 0,059 |
248 | 0,03 | 0,052 | 0,074 | 0,096 | 0,0116 | 0,135 | 0,152 | 0,169 | 0,1825 | 0,196 |
228 | 0,025 | 0,044 | 0,063 | 0,081 | 0,099 | 0,115 | 0,1295 | 0,144 | 0,155 | 0,166 |
184 | 0,021 | 0,037 | 0,052 | 0,067 | 0,081 | 0,095 | 0,1065 | 0,118 | 0,1275 | 0,137 |
104 | 0,012 | 0,021 | 0,03 | 0,038 | 0,046 | 0,054 | 0,061 | 0,068 | 0,073 | 0,078 |
164 | 0,021 | 0,037 | 0,052 | 0,067 | 0,081 | 0,095 | 0,1065 | 0,118 | 0,1275 | 0,137 |
156 | 0,018 | 0,031 | 0,045 | 0,057 | 0,07 | 0,081 | 0,091 | 0,101 | 0,1095 | 0,118 |
Finition | ||||||||||
Vc (m/min) |
fz (mm/tooth) | |||||||||
Diamètre | ||||||||||
2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | |
332 | 0,028 | 0,05 | 0,07 | 0,091 | 0,11 | 0,128 | 0,144 | 0,16 | 0,173 | 0,186 |
272 | 0,026 | 0,046 | 0,066 | 0,085 | 0,103 | 0,12 | 0,135 | 0,15 | 0,162 | 0,173 |
304 | 0,028 | 0,05 | 0,07 | 0,091 | 0,11 | 0,128 | 0,144 | 0,16 | 0,173 | 0,186 |
212 | 0,023 | 0,041 | 0,059 | 0,076 | 0,092 | 0,107 | 0,121 | 0,134 | 0,145 | 0,155 |
196 | 0,027 | 0,047 | 0,067 | 0,086 | 0,104 | 0,122 | 0,137 | 0,152 | 0,165 | 0,177 |
168 | 0,024 | 0,043 | 0,061 | 0,079 | 0,095 | 0,111 | 0,125 | 0,139 | 0,150 | 0,161 |
136 | 0,019 | 0,033 | 0,047 | 0,06 | 0,073 | 0,085 | 0,096 | 0,107 | 0,116 | 0,124 |
204 | 0,027 | 0,048 | 0,068 | 0,088 | 0,106 | 0,124 | 0,140 | 0,155 | 0,168 | 0,18 |
136 | 0,013 | 0,023 | 0,033 | 0,042 | 0,051 | 0,06 | 0,068 | 0,075 | 0,081 | 0,087 |
92 | 0,016 | 0,029 | 0,041 | 0,053 | 0,064 | 0,075 | 0,0845 | 0,094 | 0,101 | 0,108 |
84 | 0,014 | 0,024 | 0,034 | 0,044 | 0,053 | 0,062 | 0,0695 | 0,077 | 0,0835 | 0,09 |
100 | 0,018 | 0,031 | 0,045 | 0,057 | 0,07 | 0,081 | 0,0915 | 0,102 | 0,11 | 0,118 |
92 | 0,014 | 0,025 | 0,035 | 0,045 | 0,055 | 0,064 | 0,072 | 0,08 | 0,0865 | 0,093 |
364 | 0,047 | 0,083 | 0,117 | 0,151 | 0,183 | 0,214 | 0,2405 | 0,267 | 0,149 | 0,031 |
332 | 0,04 | 0,07 | 0,1 | 0,128 | 0,156 | 0,182 | 0,2045 | 0,227 | 0,245 | 0,263 |
272 | 0,033 | 0,058 | 0,082 | 0,106 | 0,128 | 0,149 | 0,168 | 0,187 | 0,202 | 0,217 |
152 | 0,019 | 0,033 | 0,047 | 0,06 | 0,073 | 0,085 | 0,096 | 0,107 | 0,1155 | 0,124 |
240 | 0,033 | 0,058 | 0,082 | 0,106 | 0,128 | 0,149 | 0,168 | 0,187 | 0,202 | 0,217 |
228 | 0,028 | 0,05 | 0,07 | 0,091 | 0,011 | 0,128 | 0,144 | 0,16 | 0,173 | 0,186 |
- Si le coupeur de fraisage suivant de queue d'aronde de carbure ne peut pas répondre à vos exigences, nous soutenons l'OEM avons adapté la production aux besoins du client. Le diamètre de 0.2mm à de 25mm, de toute la longueur de 50mm à 200mm, de 4F, de 5F, de 6F, de 8F et de logo peut être adapté aux besoins du client, y compris le coupeur de fraisage combiné de taille de pouce. Svp contactez-nous pour choisir ou adapter la fraise en bout aux besoins du client non standard de carbure selon vos besoins.
d1 | d2 | L2 | L1 | D | L | F | |
2 | 45°/60°/75° | 1 | 3 | 0.5/0.9/2 | 4 | 50 | 4 |
3 | 45°/60°/75° | 1,5 | 5 | 0.7/1.4/2.7 | 3 | 50 | 4 |
4 | 45°/60°/75° | 2 | 6 | 1/1.7/3.7 | 4 | 50 | 4 |
5 | 45°/60°/75° | 2,5 | 8 | 1.2/2.1/4.6 | 5 | 50 | 4 |
6 | 45°/60°/75° | 3 | 8 | 1.5/2.6/5.5 | 6 | 50 | 4 |
7 | 45°/60°/75° | 3,5 | 10 | 1.7/3/6.5 | 7 | 60 | 4 |
8 | 45°/60°/75° | 4 | 10 | 2/3.4/7.4 | 8 | 60 | 4 |
9 | 45°/60°/75° | 4,5 | 15 | 2.2/3.8/8.3 | 9 | 60 | 4 |
10 | 45°/60°/75° | 5 | 15 | 2.5/4.3/9.3 | 10 | 60 | 4 |
11 | 45°/60°/75° | 5,5 | 15 | 2.7/4.7/10.2 | 11 | 60 | 4 |
12 | 45°/60°/75° | 6 | 15 | 3/5.2/11.1 | 12 | 60 | 4 |
14 | 45°/60°/75° | 7 | 20 | 3.5/6.1/13 | 14 | 65 | 4 |
16 | 45°/60°/75° | 8 | 20 | 4/6.9/14.9 | 16 | 65 | 4 |
20 | 45°/60°/75° | 10 | 25 | 5/8.6/18.6 | 20 | 65 | 4 |
Instructions de queue d'aronde Endmill
1. Avant d'employer la fraise en bout de queue d'aronde de carbure, mesurez svp le débattement d'outil. Si l'exactitude de débattement d'outil dépasse 0.01mm, corrigez-svp la avant la coupe.
2. Plus le carbure se prolonge hors de la bague sous peu, le meilleur. Si l'outil prolonge plus long, réduisez la vitesse, vitesse d'alimentation ou quantité de coupure.
3. En cas de vibration ou de bruit anormale pendant la coupe, réduisez svp la vitesse et la coupure de la quantité jusqu'à la situation est améliorée.
4. Le type de type pulvérisateur et d'air de jet sont préférés pour le refroidissement en acier, qui peut améliorer l'effet d'utilisation de la fraise en bout de queue d'aronde de carbure.
5. Note : Non approprié aux machines à vitesse réduite telles que la table rotatoire et la perceuse de main électrique.
Applications de fraise en bout de queue d'aronde
l'acier Pré-durci, acier inoxydable, meurent acier, plaque d'acier, acier résistant à la chaleur, tuyau, cuivre et aluminium, fonte, métal non ferreux, bois, le plastique, FRP et ainsi de suite. Opération polyvalente rainant, rilling, profilant.
Q1 : La surface de l'objet est brillante, mais la concavité et la convexité sont grandes
résolvant :
(1) réduisent l'alimentation.
(2) le nombre peu élevé des tranchants change le nombre élevé de tranchants pour améliorer la finesse extérieure.
Q2 : La puce est courte et mince, mais il y a les puces collantes
résolvant :
(1) vitesse de coupe d'augmentation.
(2) changement au type humide (utilisant le fluide de coupure), et l'employer avec l'arme à feu de tube de vortex pour réduire la température d'outil et l'éviter surchauffe.
(3) exécutent le traitement mineur d'arrondissage et de passivation.
(4) changement du fraisage pour avaler le fraisage.
(5) augmentent le taux d'entrée ou l'allocation de coupure.
Q3 : Il y a les coupes transversales
résolvant :
(1) exécutent le traitement mineur d'arrondissage et de passivation.
(2) emploient le fluide de coupure insoluble dans l'eau.
(3) changement en avant du fraisage pour renverser le fraisage.
Q4 : La taille de finition est trop petite
résolvant :
(1) changement du fraisage pour avaler le fraisage.
(2) réduisent l'allocation de coupure.
(3) remplacent la bague de mandrin ou de ressort.
(4) réduisent la profondeur de coupure de la fraise en bout.
(5) vitesse de coupe d'augmentation.
