Douceur plate de fraise en bout de carbure de deux lames 0.8mm bonne douceur
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | BWIN |
| Numéro de modèle: | φ2.5*7*d4*50L-2F |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces/boîte |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Boite en plastique |
| Délai de livraison: | 7 jours ouvrables |
| Conditions de paiement: | T/T, union occidentale |
| Capacité d'approvisionnement: | 1-10000 pièces 7 jours |
|
Détail Infomation |
|||
| Nom du produit: | Fraise en carbure HRC45 2F CNC | Modèle: | φ4*16*d4*75L HRC45 Fraise à plat |
|---|---|---|---|
| Matériel: | Fraise en carbure de tungstène | Pièce: | Aluminium |
| Usage: | fraisage | enrobage: | AlTiN |
| CRH: | HRC45 | Caractéristique: | Coupe lisse |
| Application: | Usinage CNC | Forfait: | 1 pièces/boîte |
| Surligner: | Fraise en bout en carbure à deux lames,Fraise en bout en carbure 0,8 mm |
||
Description de produit

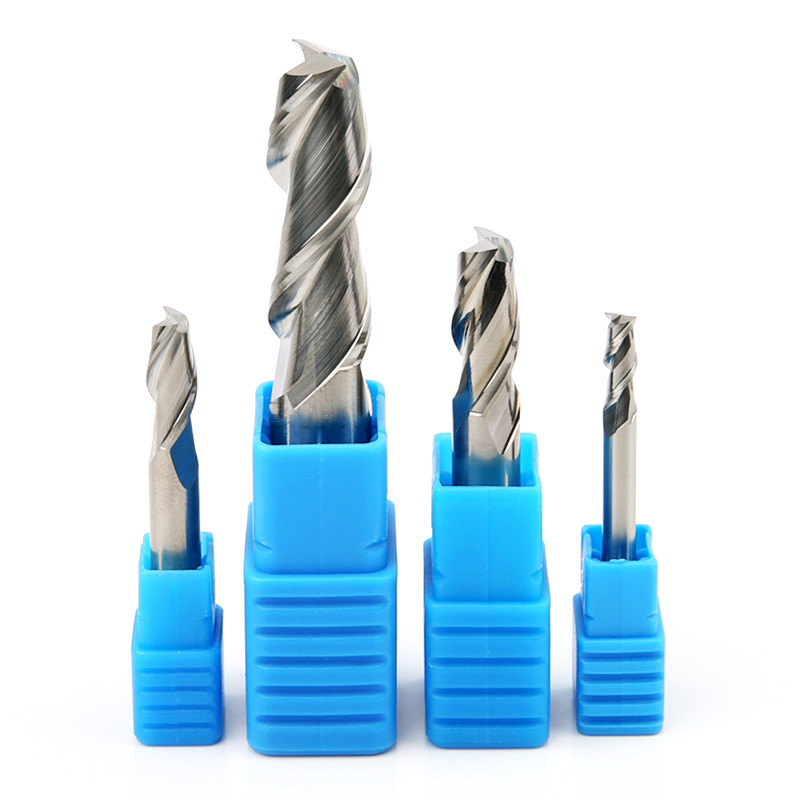

Fraise en bout en carbure Cnc Flat 2 Flûtes Square End Mills Two Blades 0.8mm HRC45 Aluminium
Caractéristique:
- Le coefficient de frottement est faible, la douceur est bonne et l'affinité avec l'alliage d'aluminium est faible, de sorte que l'aluminium n'est pas facile à adhérer.
- La dureté du film DLC atteint 3500-400OHv et la résistance à l'usure est très bonne
- Le film lubrifiant haute performance rend l'outil difficile à produire des tumeurs de coupe accumulées, ce qui permet d'obtenir un bon effet d'usinage à sec.
- Lisser le film de revêtement résistant à l'usure - le rouleau de coupe a un petit diamètre et un retrait en douceur des copeaux
La description:
- La fraise en bout en carbure de tungstène est constituée d'une barre d'acier au tungstène de haute qualité, qui présente une résistance à l'usure et une résistance supérieures, et convient à la coupe de divers matériaux métalliques dans différents environnements.La conception de grand diamètre de noyau est adoptée à condition d'assurer l'espace de coupe, ce qui améliore considérablement la rigidité et la résistance sismique de l'outil, réduit la casse de l'outil et rend les performances plus stables.Traitement de polissage des bords, surface lisse, coupe à grande vitesse, amélioration de l'efficacité du traitement des alliages d'aluminium;La conception de la ceinture à double bord, le nettoyage des bords en arc de cercle et la conception à angle de spirale à 45 ° rendent la fraise plus résistante à l'usure, réduisent les bavures et ne collent pas facilement à la fraise, et améliorent considérablement l'efficacité de la fraise.
Paramètres de fraisage :
| Fraise en carbure HRC45 |
Longueur de l'outil | fz&v | |||||
| Court |
1 |
||||||
| Longue1 | 0,9 | ||||||
| Surlongueur | 0,8 | ||||||
| Spécialité | 0,6 | ||||||
| Taper | Matériel |
Force N/mm²
Dureté CRH |
Refroidissement | ||||
| Air |
Coupe à sec |
Fluide lubrifiant | |||||
| P | PI |
P1.1 |
Acier de construction non allié, acier de construction de décolletage, acier cémenté et acier trempé et revenu | <700 | √ | √ | √ |
| P1.2 | acier trempé et revenu | <1200 | √ | √ | √ | ||
| P2 | P2.1 | Acier nitruré allié, acier cémenté et acier trempé et revenu | <900 | √ | √ | √ | |
| P2.2 | Acier à outils, acier à roulement, acier à ressort et acier rapide | <1400 | √ | √ | |||
| P3 | P3.1 | Acier à outils, acier à roulement, acier à ressort et acier rapide | <900 | √ | √ | √ | |
| P3.2 | Acier à outils, acier à roulement, acier à ressort et acier rapide | <1500 | √ | √ | |||
 |
Rainurage | |||||||||||
| Vc (m/min) |
fz(mm/dent) | |||||||||||
| Diamètre | ||||||||||||
| 2 | 4 | 6 | 8 | dix | 12 | 16 | 20 | |||||
| 112 | 0,01 | 0,018 | 0,026 | 0,034 | 0,041 | 0,048 | 0,06 | 0,069 | ||||
| 92 | 0,01 | 0,017 | 0,025 | 0,032 | 0,038 | 0,045 | 0,056 | 0,065 | ||||
| 100 | 0,01 | 0,018 | 0,026 | 0,034 | 0,041 | 0,048 | 0,06 | 0,069 | ||||
| 72 | 0,009 | 0,015 | 0,022 | 0,028 | 0,034 | 0,04 | 0,05 | 0,058 | ||||
| 64 | 0,01 | 0,018 | 0,025 | 0,032 | 0,039 | 0,045 | 0,057 | 0,066 | ||||
| 56 | 0,009 | 0,016 | 0,023 | 0,029 | 0,036 | 0,041 | 0,052 | 0,06 | ||||
|
Ebauche | |||||||||||
| Vc (m/min) |
fz(mm/dent) | |||||||||||
| Diamètre | ||||||||||||
| 2 | 4 | 6 | 8 | dix | 12 | 16 | 20 | |||||
| 228 | 0,018 | 0,031 | 0,045 | 0,057 | 0,070 | 0,081 | 0,101 | 0,118 | ||||
| 208 | 0,017 | 0,029 | 0,042 | 0,054 | 0,065 | 0,071 | 0,095 | 0,11 | ||||
| 184 | 0,018 | 0,031 | 0,045 | 0,057 | 0,070 | 0,081 | 0,101 | 0,118 | ||||
| 144 | 0,015 | 0,026 | 0,037 | 0,048 | 0,058 | 0,068 | 0,085 | 0,098 | ||||
| 132 | 0,017 | 0,03 | 0,042 | 0,054 | 0,066 | 0,077 | 0,096 | 0,112 | ||||
| 112 | 0,015 | 0,027 | 0,039 | 0,05 | 0,060 | 0,07 | 0,088 | 0,102 | ||||
|
Finir | ||||||||||
| Vc m/min |
fz(mm/dent) | ||||||||||
| Diamètre | |||||||||||
| 2 | 4 | 6 | 8 | dix | 12 | 14 | 16 | 18 | 20 | ||
| 332 | 0,028 | 0,05 | 0,07 | 0,091 | 0,11 | 0,128 | 0,144 | 0,16 | 0,173 | 0,186 | |
| 272 | 0,026 | 0,046 | 0,066 | 0,085 | 0,103 | 0,12 | 0,135 | 0,15 | 0,162 | 0,173 | |
| 304 | 0,028 | 0,05 | 0,07 | 0,091 | 0,11 | 0,128 | 0,144 | 0,16 | 0,173 | 0,186 | |
| 212 | 0,023 | 0,041 | 0,059 | 0,076 | 0,092 | 0,107 | 0,121 | 0,134 | 0,145 | 0,155 | |
| 196 | 0,027 | 0,047 | 0,067 | 0,086 | 0,104 | 0,122 | 0,137 | 0,152 | 0,165 | 0,177 | |
| 168 | 0,024 | 0,043 | 0,061 | 0,079 | 0,095 | 0,111 | 0,125 | 0,139 | 0,150 | 0,161 | |
- Si la fraise en carbure suivante ne peut pas répondre à vos exigences, nous prenons en charge la production personnalisée OEM.Le diamètre de 0,2 mm à 25 mm, la longueur totale de 50 mm à 200 mm, 4F, 5F, 6F, 8F et le logo peuvent être personnalisés, y compris la fraise en bout en pouces.Veuillez nous contacter pour sélectionner ou personnaliser une fraise en carbure non standard en fonction de vos besoins.
| spécification | Diamètre de flûte(φ) |
FlûteLongueur (C) |
Diamètre de tige (D) | Longueur totale (L) |
| φ1*3*d4*50L | 1 | 3 | 4 | 50 |
| φ1.5*4*d4*50L | 1.5 | 5 | 4 | 50 |
| φ2*5*d4*50L | 2 | 5 | 4 | 50 |
| φ2.5*7*d4*50L | 2.5 | sept | 4 | 50 |
| φ3*8*d4*50L | 3 | 8 | 4 | 50 |
| φ4*10*d4*50L | 4 | dix | 4 | 50 |
| φ5*13*d6*50L | 5 | 13 | 6 | 50 |
| φ6*15*d6*50L | 6 | 15 | 6 | 50 |
| φ8*20*d8*60L | 8 | 20 | 8 | 60 |
| φ10*25*d10*75L | dix | 25 | dix | 75 |
| φ12*30*d12*75L | 12 | 30 | 12 | 75 |
| φ14*45*d14*100L | 14 | 45 | 14 | 100 |
| φ16*45*d16*100L | 16 | 45 | 16 | 100 |
| φ18*45*d18*100L | 18 | 45 | 18 | 100 |
| φ20*45*d20*100L | 20 | 45 | 20 | 100 |
Des instructions:
1. Avant d'utiliser la fraise en carbure, veuillez mesurer la déviation de l'outil.Si la précision de déviation de l'outil dépasse 0,01 mm, veuillez la corriger avant de couper.
2. Plus le carbure est court hors de la pince, mieux c'est.Si l'outil sort plus longtemps, réduisez la vitesse, la vitesse d'avance ou la quantité de coupe.
3. En cas de vibration ou de bruit anormal pendant la coupe, veuillez réduire la vitesse et la quantité de coupe jusqu'à ce que la situation s'améliore.
4. Le type de pulvérisation et le type de jet d'air sont préférés pour le refroidissement de l'acier, ce qui peut améliorer l'effet d'utilisation de la fraise en carbure.
5. Remarque : ne convient pas aux machines à basse vitesse telles que les tables rotatives et les perceuses à main électriques.
Applications:
Acier pré-trempé, acier inoxydable, acier moulé, tôle d'acier, acier résistant à la chaleur, tuyaux, cuivre et aluminium, fonte, métaux non ferreux, bois, plastique, FRP et ainsi de suite.Opération polyvalente rainurage, fraisage, profilage.
Q1.L'outil se casse lors de la coupe ou de l'extraction de la pièce
La vitesse d'avance et la profondeur de coupe peuvent être réduites et la longueur de l'arête de coupe peut être raccourcie au minimum de la longueur nécessaire.
Q2.L'outil casse pendant l'usinage normal
Réduisez l'avance et la profondeur de coupe.
L'outil doit être passivé.
Remplacez la pince ou la pince à ressort.
L'outil avec un nombre d'arêtes de coupe élevé change l'outil avec un nombre d'arêtes de coupe faible pour améliorer l'élimination des copeaux et éviter le blocage des copeaux.
Remplacez le fraisage à sec par le fraisage humide (en utilisant du fluide de coupe) et utilisez-le avec un pistolet à tube vortex pour réduire la température de l'outil et éviter la surchauffe de l'outil.
Si la direction d'alimentation en fluide de fraisage humide est modifiée de l'avant vers l'arrière oblique ou vers le haut transversal, le débit de liquide de refroidissement doit être suffisant.
Q3.L'outil casse lorsque le sens d'avance change
(1) Utilisez l'interpolation d'arc (machine-outil à commande numérique) ou arrêtez temporairement (temporairement) l'alimentation.
(2) Réduisez (diminuez) l'avance avant et après le changement de direction.
(3) Remplacez la pince ou la douille à ressort.
Q4.Problème : une partie de la pointe de la lame se casse
Chanfreiner les coins avec meulage manuel.
Changer le fraisage vers le bas pour le fraisage vers le haut.
