Fraise en bout de carbure de tungstène personnalisée

Fraise en bout de carbure de tungstène personnalisée

Détails sur le produit:

Lieu d'origine: Chine
Nom de marque: BWIN
Numéro de modèle: R1.25*5*d4*50L

Conditions de paiement et expédition:

Quantité de commande min: 1 pièces/boîte
Prix: negotiable
Détails d'emballage: Boite en plastique
Délai de livraison: 7 jours ouvrables
Conditions de paiement: T/T, union occidentale
Capacité d'approvisionnement: 1-10000 pièces 7 jours
meilleur prix Contact

Détail Infomation
Nom du produit: HRC55 Cnc Ball Nose Carbide End Mill Modèle: Fraise R4*16*d8*60L
Matériel: Fraises à bout hémisphérique en aluminium tungstène Pièce: Acier
Usage: CNC enrobage: AlTiSiN
CRH: HRC55 Caractéristique: Large champ d'application
Application: CNC Forfait: 1 pièces/boîte
Mettre en évidence:

Fraise en bout en carbure de tungstène personnalisée

,

Fraise en bout en bout de boule CNC en tungstène personnalisée

,

Fraise en bout en carbure Sharp Durable

Description de produit

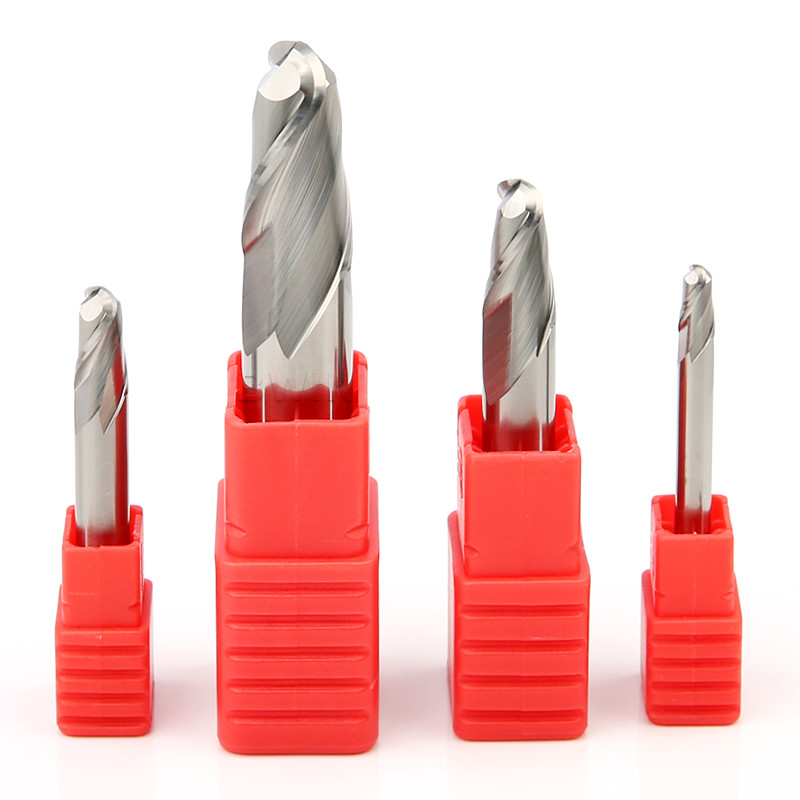

Cnc Ball Nose Carbide End Mill Custom Tungsten 2F HRC55 Endmills Fraise R4 Aluminium



Caractéristique:

  • Matériau en acier au tungstène
  • Bord de meulage complet
  • Aiguisé et durable
  • Conception à grande rainure en spirale
  • Conception de chanfrein de poignée ronde
  • Large champ d'application



La description:

  • Lanez boulela fraise en carbure en acier au tungstène est préférée, ce qui a une résistance à l'usure et une stabilité plus élevées, réduit le nombre de changements d'outils et améliore l'efficacité ;La rectifieuse à cinq axes importée d'Allemagne est utilisée pour rectifier complètement le tranchant et la surface de l'outil a un effet miroir pour améliorer la finition de surface.Affiner la rainure en spirale, optimiser la conception de la rainure en spirale, éliminer les copeaux en douceur sans coller la fraise ;La conception chanfreinée de la poignée ronde en acier au tungstène est pratique à utiliser, a une bonne compatibilité, améliore la résistance sismique de la fraise et améliore la vitesse de coupe de la fraise, et le serrage est plus serré sans glisser.



Paramètres de fraisage :

Fraise en carbure HRC45 Longueur de l'outil fz&v
Court 1
Longue1 0,9
Surlongueur 0,8
Spécialité 0,6
Taper Matériel Force
N/mm²

Dureté
CRH		 Refroidissement
Air Coupe à sec Fluide lubrifiant
P PI P1.1 Acier de construction non allié, acier de construction de décolletage, acier cémenté et acier trempé et revenu <700 √ √ √
P1.2 acier trempé et revenu <1200 √ √ √
P2 P2.1 Acier nitruré allié, acier cémenté et acier trempé et revenu <900 √ √ √
P2.2 Acier à outils, acier à roulement, acier à ressort et acier rapide <1400 √   √
P3 P3.1 Acier à outils, acier à roulement, acier à ressort et acier rapide <900 √ √ √
P3.2 Acier à outils, acier à roulement, acier à ressort et acier rapide <1500 √   √
M M1 M1.1 Acier inoxydable austénitique <700 √   √
M1.2 Acier inoxydable ferritique/austénitique (bicristallin) <1000     √
M2 M2.1 Acier moulé inoxydable austénitique <700 √   √
M3 M3.1 Acier moulé inoxydable ferritique/austénitique (bicristallin) <1000     √
K K1 K1.1 Fonte à graphite lamellaire (fonte grise), GJL <300 √ √ √
K2 K2.1 Fonte ductile, GJS <500 √ √ √
K2.2 Fonte ductile, GJS 500-800 √ √ √
K2.3 Fonte ductile, GJS > 800 √ √ √
K3 K3.1 Fonte à graphite vermiculaire, GJV ;Fonte malléable, GJM <500 √ √ √
K3.2 Fonte à graphite vermiculaire, GJV ;Fonte malléable, GJM > 500 √ √ √



Rainurage
Vc
(m/min)		 fz(mm/dent)
Diamètre
2 4 6 8 dix 12 14 16 18 20
112 0,01 0,018 0,026 0,034 0,041 0,048 0,054 0,06 0,065 0,069
92 0,01 0,017 0,025 0,032 0,038 0,045 0,0505 0,056 0,061 0,065
100 0,01 0,018 0,026 0,034 0,041 0,048 0,054 0,06 0,065 0,069
72 0,009 0,015 0,022 0,028 0,034 0,04 0,045 0,05 0,054 0,058
64 0,01 0,018 0,025 0,032 0,039 0,045 0,051 0,057 0,062 0,066
56 0,009 0,016 0,023 0,029 0,036 0,041 0,0465 0,052 0,056 0,06
44 0,007 0,012 0,018 0,023 0,027 0,032 0,036 0,04 0,043 0,046
68 0,01 0,018 0,025 0,033 0,04 0,046 0,052 0,058 0,063 0,067
44 0,005 0,009 0,012 0,016 0,019 0,022 0,025 0,028 0,030 0,032
32 0,006 0,011 0,015 0,02 0,024 0,028 0,0315 0,035 0,0375 0,04
28 0,005 0,009 0,013 0,016 0,02 0,023 0,031 0,039 0,036 0,033
32 0,007 0,012 0,017 0,021 0,026 0,03 0,034 0,038 0,041 0,044
32 0,005 0,009 0,013 0,017 0,021 0,024 0,027 0,03 0,0325 0,035
120 0,017 0,031 0,044 0,056 0,068 0,08 0,09 0,1 0,05575 0,0115
112 0,015 0,026 0,037 0,048 0,058 0,068 0,0765 0,085 0,0915 0,098
92 0,012 0,022 0,031 0,039 0,048 0,056 0,063 0,07 0,0755 0,081
52 0,007 0,012 0,018 0,023 0,027 0,032 0,036 0,04 0,043 0,046
80 0,012 0,022 0,031 0,039 0,048 0,056 0,063 0,07 0,0755 0,081
76 0,01 0,018 0,026 0,034 0,041 0,048 0,054 0,06 0,0645

0,069



Ebauche
Vc
(m/min)		 fz(mm/dent)
Diamètre
2 4 6 8 dix 12 14 16 18 20
228 0,018 0,031 0,045 0,057 0,070 0,081 0,091 0,101 0,110 0,118
208 0,017 0,029 0,042 0,054 0,065 0,071 0,083 0,095 0,103 0,11
184 0,018 0,031 0,045 0,057 0,070 0,081 0,091 0,101 0,110 0,118
144 0,015 0,026 0,037 0,048 0,058 0,068 0,077 0,085 0,092 0,098
132 0,017 0,03 0,042 0,054 0,066 0,077 0,087 0,096 0,104 0,112
112 0,015 0,027 0,039 0,05 0,060 0,07 0,079 0,088 0,095 0,102
92 0,012 0,021 0,03 0,038 0,046 0,054 0,061 0,068 0,073 0,078
140 0,017 0,03 0,043 0,055 0,067 0,078 0,088 0,098 0,106 0,114
92 0,008 0,015 0,021 0,027 0,032 0,038 0,043 0,047 0,051 0,055
60 0,011 0,018 0,026 0,033 0,041 0,047 0,053 0,059 0,064 0,069
56 0,009 0,015 0,022 0,028 0,034 0,039 0,044 0,049 0,053 0,057
68 0,011 0,02 0,028 0,036 0,044 0,051 0,0575 0,064 0,069 0,074
60 0,009 0,016 0,022 0,029 0,035 0,041 0,046 0,051 0,055 0,059
248 0,03 0,052 0,074 0,096 0,0116 0,135 0,152 0,169 0,1825 0,196
228 0,025 0,044 0,063 0,081 0,099 0,115 0,1295 0,144 0,155 0,166
184 0,021 0,037 0,052 0,067 0,081 0,095 0,1065 0,118 0,1275 0,137
104 0,012 0,021 0,03 0,038 0,046 0,054 0,061 0,068 0,073 0,078
164 0,021 0,037 0,052 0,067 0,081 0,095 0,1065 0,118 0,1275 0,137
156 0,018 0,031 0,045 0,057 0,07 0,081 0,091 0,101 0,1095 0,118



Finir
Vc
(m/min)		 fz(mm/dent)
Diamètre
2 4 6 8 dix 12 14 16 18 20
332 0,028 0,05 0,07 0,091 0,11 0,128 0,144 0,16 0,173 0,186
272 0,026 0,046 0,066 0,085 0,103 0,12 0,135 0,15 0,162 0,173
304 0,028 0,05 0,07 0,091 0,11 0,128 0,144 0,16 0,173 0,186
212 0,023 0,041 0,059 0,076 0,092 0,107 0,121 0,134 0,145 0,155
196 0,027 0,047 0,067 0,086 0,104 0,122 0,137 0,152 0,165 0,177
168 0,024 0,043 0,061 0,079 0,095 0,111 0,125 0,139 0,150 0,161
136 0,019 0,033 0,047 0,06 0,073 0,085 0,096 0,107 0,116 0,124
204 0,027 0,048 0,068 0,088 0,106 0,124 0,140 0,155 0,168 0,18
136 0,013 0,023 0,033 0,042 0,051 0,06 0,068 0,075 0,081 0,087
92 0,016 0,029 0,041 0,053 0,064 0,075 0,0845 0,094 0,101 0,108
84 0,014 0,024 0,034 0,044 0,053 0,062 0,0695 0,077 0,0835 0,09
100 0,018 0,031 0,045 0,057 0,07 0,081 0,0915 0,102 0,11 0,118
92 0,014 0,025 0,035 0,045 0,055 0,064 0,072 0,08 0,0865 0,093
364 0,047 0,083 0,117 0,151 0,183 0,214 0,2405 0,267 0,149 0,031
332 0,04 0,07 0,1 0,128 0,156 0,182 0,2045 0,227 0,245 0,263
272 0,033 0,058 0,082 0,106 0,128 0,149 0,168 0,187 0,202 0,217
152 0,019 0,033 0,047 0,06 0,073 0,085 0,096 0,107 0,1155 0,124
240 0,033 0,058 0,082 0,106 0,128 0,149 0,168 0,187 0,202 0,217
228 0,028 0,05 0,07 0,091 0,011 0,128 0,144 0,16 0,173 0,186



Noter:
  • Si la fraise en carbure suivante ne peut pas répondre à vos exigences, nous prenons en charge la production personnalisée OEM.Le diamètre de 0,2 mm à 25 mm, la longueur totale de 50 mm à 200 mm, 4F, 5F, 6F, 8F et le logo peuvent être personnalisés, y compris la fraise en bout en pouces.Veuillez nous contacter pour sélectionner ou personnaliser une fraise en carbure non standard en fonction de vos besoins.
spécification Rayon de flûte Longueur de flûte (C) Rayon de tige Longueur totale (L)
R0.5*2*d4*50L 0,5 2 4 50
R0.75*3*d4*50L 0,75 3 4 50
R1*4*d4*50L 1 4 4 50
R1.25*5*d4*50L 1.25 5 4 50
R1.5*6*d4*50L 1.5 6 4 50
R1.75*7*d4*50L 1,75 sept 4 50
R2*8*d4*50L 2 8 4 50
R2.5*10*d5*50L 2.5 dix 5 50
R3*12*d6*50L 3 12 6 50
R4*16*d8*60L 4 16 8 60
R5*20*d10*75L 5 20 dix 75
R6*24*d12*100L 6 24 12 100
R7*28*d14*150L sept 28 14 150
R8*32*d16*100L 8 32 16 100
R9*36*d18*100L 9 36 18 100
R10*40*d20*100L dix 40 20 100


Des instructions:

1. Avant d'utiliser la fraise en carbure, veuillez mesurer la déviation de l'outil.Si la précision de déviation de l'outil dépasse 0,01 mm, veuillez la corriger avant de couper.

2. Plus le carbure e sort de la pince de serrage est court, mieux c'est.Si l'outil sort plus longtemps, réduisez la vitesse, la vitesse d'avance ou la quantité de coupe.

3. En cas de vibration ou de bruit anormal pendant la coupe, veuillez réduire la vitesse et la quantité de coupe jusqu'à ce que la situation s'améliore.

4. Le type de pulvérisation et le type de jet d'air sont préférés pour le refroidissement de l'acier, ce qui peut améliorer l'effet d'utilisation de la fraise en carbure.

5. Remarque : ne convient pas aux machines à basse vitesse telles que les tables rotatives et les perceuses à main électriques.



Applications:

Acier pré-trempé, acier inoxydable, acier moulé, tôle d'acier, acier résistant à la chaleur, tuyaux, cuivre et aluminium, fonte, métaux non ferreux, bois, plastique, FRP et ainsi de suite.Opération polyvalente rainurage, fraisage, profilage.

Cnc Milling Cutter 6mm 3 4 Flute Tungsten Solid Carbide High Feed Endmill End Mill



FAQ

Q1 : La surface de la pièce est brillante, mais la concavité et la convexité sont grandes

résolvant:

(1) Réduisez l'avance.

(2) Le faible nombre d'arêtes de coupe modifie le nombre élevé d'arêtes de coupe pour améliorer la finesse de surface.



Q2 : la puce est courte et fine, mais il y a des puces collantes.

résolvant:

(1) Augmentez la vitesse de coupe.

(2) Passez au type humide (en utilisant du liquide de coupe) et utilisez-le avec un pistolet à tube vortex pour réduire la température de l'outil et éviter la surchauffe.

(3) Effectuez un arrondi mineur et un traitement de passivation.

(4) Passage du sur-fraisage au sur-fraisage.

(5) Augmentez l'avance ou la surépaisseur de coupe.



Q3: Il y a des coupes transversales

résolvant:

(1) Effectuer un traitement mineur d'arrondi et de passivation.

(2) Utilisez un liquide de coupe insoluble dans l'eau.

(3) Passage du fraisage en marche avant au fraisage en marche arrière.



Q4:La taille de finition est trop petite

résolvant:

(1) Passage du sur-fraisage au sur-fraisage.

(2) Réduire la tolérance de coupe.

(3) Remplacez le mandrin ou la pince à ressort.

(4) Réduisez la profondeur de coupe de la fraise en bout.

(5) Augmentez la vitesse de coupe.
