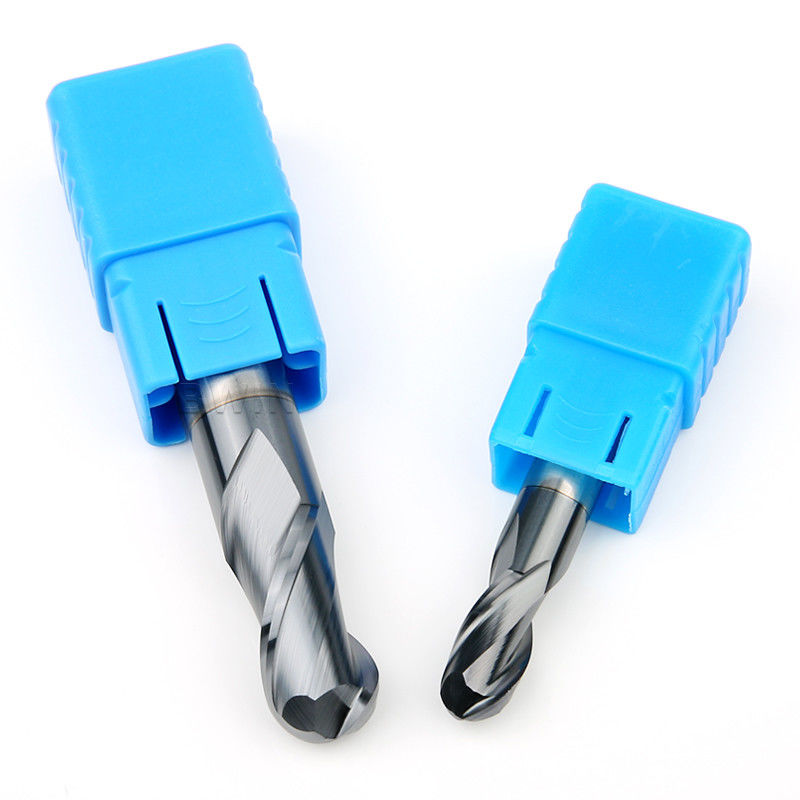

Carbure solide outils de coupe à grande vitesse de coupeur de fraise en bout de nez de boule de la cannelure 6mm de 45 degrés 2
Détails sur le produit:
| Lieu d'origine: | LA CHINE |
| Nom de marque: | BWIN |
| Numéro de modèle: | R2.5*10*d5*50L-2F |
Conditions de paiement et expédition:
| Quantité de commande min: | 1pcs/box |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | boîte en plastique |
| Délai de livraison: | 7 jours de travail |
| Conditions de paiement: | T/T, Western Union |
| Capacité d'approvisionnement: | 1-10000pcs 7days |
|
Détail Infomation |
|||
| Nom de produit: | Fraise en bout à bout sphérique à 45 degrés à 2 cannelures | Modèle: | Coupeur de fraisage de nez de la boule HRC45 |
|---|---|---|---|
| Matériel: | Nez solide Endmill de boule du carbure 6mm | Objet: | acier |
| Utilisation: | OUTILS DE COUPE | Revêtement: | AlTiN |
| HRC: | HRC45 | Caractéristique: | Fiabilité |
| Application: | Machines-outils de commande numérique par ordinateur | Paquet: | 1pcs/box |
| Mettre en évidence: | coupeur de fraise en bout de nez de boule de 6mm,Coupeur de fraise en bout de nez de la boule HRC45,Nez solide Endmill de boule de carbure |
||
Description de produit
Caractéristique :
- Matières premières de haute qualité
- Équipement importé d'Allemagne
- Meulage fin
- Lame pointue
- Retrait sans heurt de puce
Description :
- L'endmill de nez de boule de HRC45 2F est fait de matière première ultra-fine d'acier de tungstène, avec une plus hautes résistance à l'usure et résistance, et foyers sur la coupe de haute qualité et ultra-rapide ; La machine de meulage importée et la meule extrafine sont adoptées pour assurer le taux de produit fini. Retrait superbe de puce de capacité au bord, à la coupe douce, à l'usinage élevé de rendement, de grande précision et au lustre de l'objet ; La conception de chanfrein facilite non seulement l'installation, mais également le mandrin adapte la machine-outil, faisant fraiser plus stable ! Afin de protéger la machine-outil et augmenter sa durée de vie.
Paramètres de fraisage :
| Fraise en bout du carbure HRC45 |
Longueur d'outil | fz&v | |||||
| Short |
1 |
||||||
| Long1 | 0,9 | ||||||
| Overlength | 0,8 | ||||||
| Spécialité | 0,6 | ||||||
| Type | Matériel |
Force ² de N/mm
Dureté HRC |
Refroidissement | ||||
| Air |
Coupe sèche |
Lubrification du fluide | |||||
| P | Pi |
P1.1 |
Acier de construction non allié, acier de construction facile à couper, acier carburé et acier éteint et gâché | <700> | √ | √ | √ |
| P1.2 | acier éteint et gâché | <1200> | √ | √ | √ | ||
| P2 | P2.1 | Alloyed nitrided l'acier en acier et éteint et gâché en acier et carburé | <900> | √ | √ | √ | |
| P2.2 | Acier à outils, soutenant l'acier, l'acier de ressort et l'acier à coupe rapide | <1400> | √ | √ | |||
| P3 | P3.1 | Acier à outils, soutenant l'acier, l'acier de ressort et l'acier à coupe rapide | <900> | √ | √ | √ | |
| P3.2 | Acier à outils, soutenant l'acier, l'acier de ressort et l'acier à coupe rapide | <1500> | √ | √ | |||
 |
Sloting | |||||||||||
| Vc (m/min) |
fz (mm/Tooth) | |||||||||||
| Diamètre | ||||||||||||
| 2 | 4 | 6 | 8 | 10 | 12 | 16 | 20 | |||||
| 112 | 0,01 | 0,018 | 0,026 | 0,034 | 0,041 | 0,048 | 0,06 | 0,069 | ||||
| 92 | 0,01 | 0,017 | 0,025 | 0,032 | 0,038 | 0,045 | 0,056 | 0,065 | ||||
| 100 | 0,01 | 0,018 | 0,026 | 0,034 | 0,041 | 0,048 | 0,06 | 0,069 | ||||
| 72 | 0,009 | 0,015 | 0,022 | 0,028 | 0,034 | 0,04 | 0,05 | 0,058 | ||||
| 64 | 0,01 | 0,018 | 0,025 | 0,032 | 0,039 | 0,045 | 0,057 | 0,066 | ||||
| 56 | 0,009 | 0,016 | 0,023 | 0,029 | 0,036 | 0,041 | 0,052 | 0,06 | ||||
|
Dégrossissage | |||||||||||
| Vc (m/min) |
fz (mm/Tooth) | |||||||||||
| Diamètre | ||||||||||||
| 2 | 4 | 6 | 8 | 10 | 12 | 16 | 20 | |||||
| 228 | 0,018 | 0,031 | 0,045 | 0,057 | 0,070 | 0,081 | 0,101 | 0,118 | ||||
| 208 | 0,017 | 0,029 | 0,042 | 0,054 | 0,065 | 0,071 | 0,095 | 0,11 | ||||
| 184 | 0,018 | 0,031 | 0,045 | 0,057 | 0,070 | 0,081 | 0,101 | 0,118 | ||||
| 144 | 0,015 | 0,026 | 0,037 | 0,048 | 0,058 | 0,068 | 0,085 | 0,098 | ||||
| 132 | 0,017 | 0,03 | 0,042 | 0,054 | 0,066 | 0,077 | 0,096 | 0,112 | ||||
| 112 | 0,015 | 0,027 | 0,039 | 0,05 | 0,060 | 0,07 | 0,088 | 0,102 | ||||
|
Finition | ||||||||||
| Vc m/min |
fz (mm/Tooth) | ||||||||||
| Diamètre | |||||||||||
| 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | ||
| 332 | 0,028 | 0,05 | 0,07 | 0,091 | 0,11 | 0,128 | 0,144 | 0,16 | 0,173 | 0,186 | |
| 272 | 0,026 | 0,046 | 0,066 | 0,085 | 0,103 | 0,12 | 0,135 | 0,15 | 0,162 | 0,173 | |
| 304 | 0,028 | 0,05 | 0,07 | 0,091 | 0,11 | 0,128 | 0,144 | 0,16 | 0,173 | 0,186 | |
| 212 | 0,023 | 0,041 | 0,059 | 0,076 | 0,092 | 0,107 | 0,121 | 0,134 | 0,145 | 0,155 | |
| 196 | 0,027 | 0,047 | 0,067 | 0,086 | 0,104 | 0,122 | 0,137 | 0,152 | 0,165 | 0,177 | |
| 168 | 0,024 | 0,043 | 0,061 | 0,079 | 0,095 | 0,111 | 0,125 | 0,139 | 0,150 | 0,161 | |
Note :
- Si la fraise en bout suivante de carbure ne peut pas répondre à vos exigences, nous soutenons l'OEM avons adapté la production aux besoins du client. Le diamètre de 0.2mm à de 25mm, de toute la longueur de 50mm à 200mm, de 4F, de 5F, de 6F, de 8F et de logo peut être adapté aux besoins du client, y compris le coupeur de fraisage combiné de taille de pouce. Svp contactez-nous pour choisir ou adapter la fraise en bout aux besoins du client non standard de carbure selon vos besoins.
| Spécifications | Diamètre de cannelure (φ) | Longueur de cannelure (c) | Diamètre de jambe (D) | Longueur totale (L) |
| R0.5*2*d4*50L | 0,5 | 2 | 4 | 50 |
| R0.75*3*d4*50L | 0,75 | 3 | 4 | 50 |
| R1*4*d4*50L | 1 | 4 | 4 | 50 |
| R1.25*5*d4*50L | 1,25 | 5 | 4 | 50 |
| R1.5*6*d4*50L | 1,5 | 6 | 4 | 50 |
| R1.75*7*d4*50L | 1,75 | 7 | 4 | 50 |
| R2*8*d4*50L | 2 | 8 | 4 | 50 |
| R2.5*10*d5*50L | 2,5 | 10 | 5 | 50 |
| R3*12*d6*50L | 3 | 12 | 6 | 50 |
| R4*16*d8*60L | 4 | 16 | 8 | 60 |
| R5*20*d10*75L | 5 | 20 | 10 | 75 |
| R6*24*d12*100L | 6 | 24 | 12 | 100 |
| R7*28*d14*150L | 7 | 28 | 14 | 150 |
| R8*32*d16*100L | 8 | 32 | 16 | 100 |
| R9*36*d18*100L | 9 | 36 | 18 | 100 |
| R10*40*d20*100L | 10 | 40 | 20 | 100 |
Avis :
- Réduisez au minimum l'utilisation des pointes de traiter des objets : à la position de la pointe de tête de boule, la vitesse linéaire de traitement est 0 pendant le traitement réel, c.-à-d., l'outil ne coupe pas réellement, mais rectifie. Dans le traitement réel, le liquide réfrigérant ne peut pas être ajouté au secteur de coupure du tout, ce qui mène plus plus loin à un plus grand rapport de la chaleur de coupe et à une vie réduite d'outil.
- Pour le mur droit traitant, méthode de transformation de découpe de découpe d'utilisation : essayez de réduire le phénomène du coupeur d'extrémité de boule traitant vers le bas le long du mur droit. Relativement parlant, c'est une méthode très bonne à traiter vers le haut le long du mur droit, mais il est difficile de les séparer dans le traitement réel. Comparons les différences entre les deux.
- Le mur droit de usinage avec la découpe peut réduire l'usinage de haut en bas. Si vous pouvez employer la « coupe du fond pour compléter », ce phénomène peut être évité. En employant la « coupe du fond jusqu'au dessus », pour considérer d'abord si la capacité de coupure du coupeur est trop grande. S'il y a des résidus relativement grands laissés à la racine de la surface incurvée après avoir usiné en haut, la capacité de coupure du coupeur peut être trop grande. Ceci ne protégera pas l'outil mais le détruira.
- Le coupeur de fraisage combiné de boule prêtera l'attention au traitement des cannelures profondes : en traitant les cannelures profondes, le coupeur peut descendre. Puisque la cannelure de participation de puce du coupeur de fraisage combiné de boule est relativement petite, il est facile de casser le coupeur en traitant les matériaux collants (tels que le cuivre rouge) et la vitesse d'alimentation est rapide. , Prêtez par conséquent l'attention pour ébrécher le retrait à l'aide du coupeur d'extrémité de boule pour l'usinage.
Applications :
l'acier Pré-durci, acier inoxydable, meurent acier, plaque d'acier, acier résistant à la chaleur, tuyau, cuivre et aluminium, fonte, métal non ferreux, bois, le plastique, FRP et ainsi de suite. Opération polyvalente rainant, rilling, profilant.
FAQ
Q1 : Ce qui à faire s'il y a un couteau de secousse pendant l'utilisation
Solution : Vérifiez la concentricité de la machine et si le montage est serré, et vérifiez l'objet
Si maintenir, réduire la quantité d'alimentation, assurer la vitesse d'alimentation uniforme, et augmenter la vitesse
Q2 : Pourquoi les bavures apparaissent
Solution : S'il y a des bavures sur l'outil, il peut être dû à la dureté élevée de l'objet et de l'outil
Non approprié, vous pouvez le remplacer par un meilleur outil. Vous pouvez consulter le service à la clientèle pour recommander un outil approprié pour vous
Q3 : Ce qui à faire si le chanfrein n'est pas provoqué par un couteau vibrant
Solution : S'il y a des bavures sur l'outil, il peut être dû à une grande alimentation de usinage ou à une vitesse de rotation lente,
Vous pouvez réduire la quantité d'alimentation ou augmenter la vitesse convenablement. Vous pouvez consulter le service à la clientèle pour recommander une solution appropriée.
